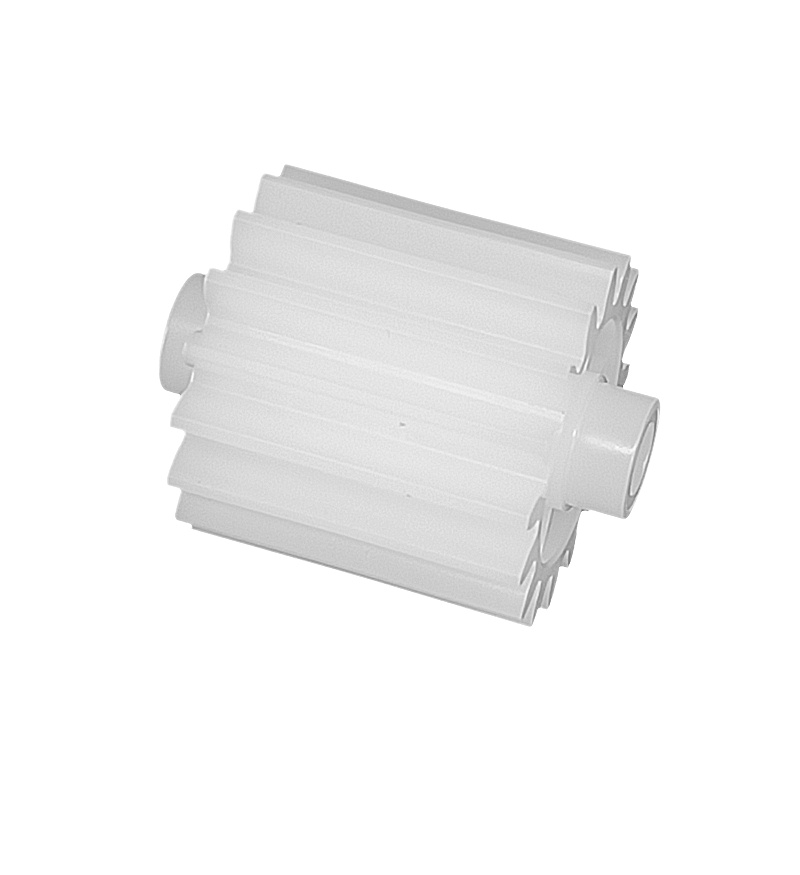

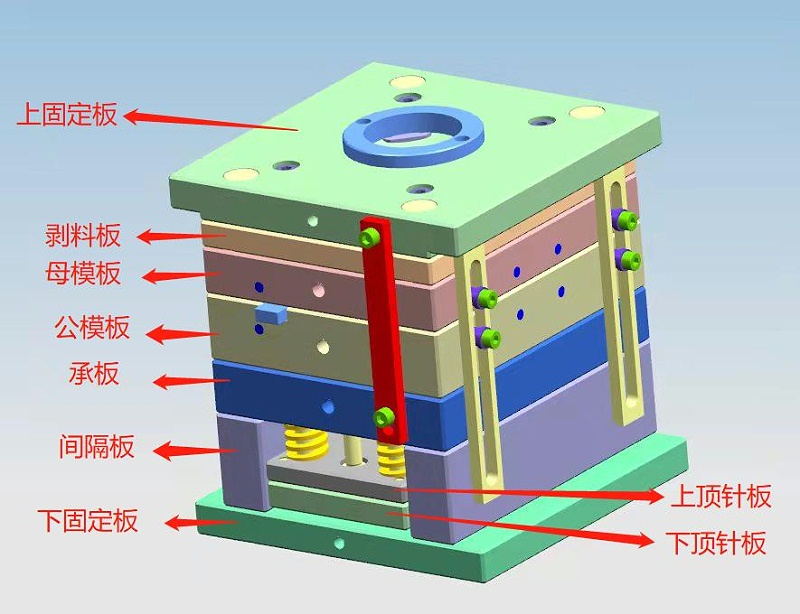

塑膠齒輪減速箱中的塑膠齒輪是經過注塑成型加工而成，注塑成型加工必須要有相關的設備，如注塑機臺，塑膠齒輪模具。其中塑膠齒輪模具的結構中包含了模架。模架是整套塑膠齒輪模具的骨架，塑膠齒輪模具的零件都固定在模架中，模架承受了注塑成型過程中的全部載荷。塑膠齒輪模具的模架由哪些零件組成呢？見下圖

接下來，科華精密的工程師給大家介紹一下，模架的零件名稱和功能：

1.      上固定板:是把塑膠齒輪減速箱的塑膠齒輪模具的母模側固定在注塑機臺上的鏈接板，同時還安裝進膠系統

2.      剝料板，也叫水口板，只有小水口進膠的模具才有這塊板，塑膠齒輪減速箱的塑膠齒輪模具基本都是小水口進膠，也就是3板模。剝料板的功能是把水口和產品剝離，省去了人工剝離水口的時間

3.      母模板，也叫前模板或者A板，母模模芯就安裝在前模板中，安裝模芯的空間可以采用CNC挖框也可以采用線切割加工成通框

4.      公模板，也叫后模板或者B板，是安裝公模模芯的零件，功能和母模板類似

5.      承板，也叫托板，是承載或者加強模架承載力的零件，防止塑膠齒輪減速箱的塑膠齒輪模具在注塑成型過程中發生變形。有些模具的公模板很厚，具備了承板的承載能力，就省去了承板

6.      間隔板，也叫方鐵，在支撐模架的同時，也留出了頂出空間

7.      上下頂針板，是安裝塑膠齒輪模具的頂出系統的零件，頂針，回位針都是依靠上下頂針板來發揮作用

8.      下固定板，是把塑膠齒輪減速箱的塑膠齒輪模具的公模側固定在注塑機臺上的鏈接板，同時還安裝頂出系統

以上為塑膠齒輪減速箱的塑膠齒輪模具之模架方面的知識，后續，科華精密的工程師還會不斷給大家講解有關塑膠模具方面的知識。歡迎關注。
